=
鋼化玻璃在物理和熱方面都比普通玻璃強。在製造過程中，內層的更大收縮會在玻璃表面上引起壓縮應力，而在玻璃體內會產生拉應力，從而產生平衡。對於要被認為是鋼化的玻璃，玻璃表面的這種壓應力應至少為69兆帕斯卡（10,000 psi）。要將其視為安全玻璃，其表面壓應力應超過100兆帕（15,000 psi）。表面應力越大，破裂時玻璃顆粒將越小。
正是這種壓縮應力使鋼化玻璃具有更高的強度。這是因為任何表面缺陷都傾向於被保留的壓縮力壓緊，而芯層則保持相對沒有缺陷的狀態，這些缺陷可能導致裂紋開始。
回火之前必須進行任何切割或打磨。鋼化後的切割，磨削和劇烈衝擊會導致玻璃破裂。
熱強化玻璃是經過熱處理以引起表面壓縮的玻璃。熱強化玻璃的壓縮應力是相同厚度，尺寸和類型的退火玻璃的兩倍。在破裂時，熱強化玻璃破裂成銳利的碎片，通常比在破裂的退火玻璃中發現的碎片要小一些，並且強度介於退火和鋼化玻璃之間。儘管按照建築規範，熱增強玻璃不是安全玻璃，但這種破損圖案可以防止玻璃掉落並傷害他人。
厚度小於1/4英寸（6毫米）的熱增強玻璃的表面壓縮為4,000-7,000psi。5/ 16英寸（8毫米）和3/8英寸（10毫米）的熱增強玻璃的表面壓縮為5,000。 -8,000磅/平方英寸

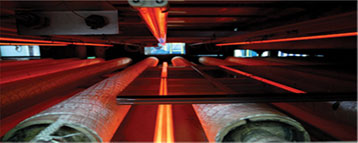

回火/高溫/曲線回火/高溫
最小 尺寸：300 * 300mm
最大尺寸：2400 * 4200mm / 2050 * 10500mm
能力：105,000平方米/月
